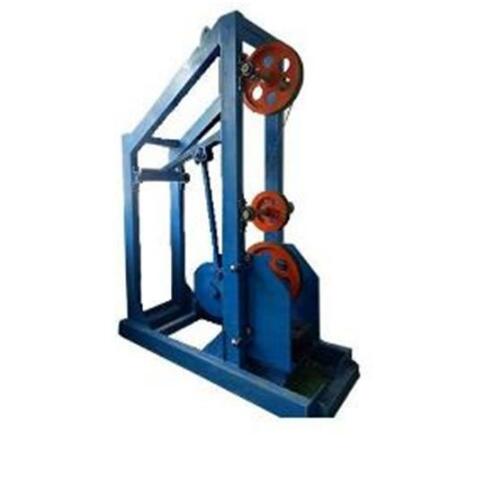

電梯鋼絲繩摩擦力試驗機 1.電梯鋼絲繩摩擦力試驗機性能結構特點 電梯鋼絲繩摩擦力試驗機適用于電梯鋼帶或鋼絲繩的摩擦系數測試，以及限速器提拉力的測試。試驗臺由機架，曳引輪固定裝置，張緊輪張緊裝置，鋼帶牽引裝置，曳引輪包角調節裝置，限速器提拉力測試裝置及控制系統等組成，可自動完成鋼帶（鋼絲繩）的摩擦系數測試，具有自動化程度高，操作方便，性能可靠等特點。 本試驗臺采用可編程控制器（PLC）作為中央控制器，配備臺式電腦，液晶顯示器作為人機界面進行動作控制、試驗數據顯示、曲線顯示，試驗參數設置等，可導出原始試驗數據，及試驗報告。 鋼帶的張緊及牽引由伺服電機帶動螺桿機構實現，最大張緊力可達10KN，最大牽引力也可達10KN，牽引行程可達1000mm，可在電腦上設定張緊速度及牽引速度 1.1鋼帶摩擦系數測試 1.1.1曳引輪固定裝置，固定安裝在機架上，可安裝不同規格的曳引輪，曳引輪固定后不能轉動； 1.1.2張緊輪張緊裝置：由直線軌道付，電動升降器，步進減速電機，力傳感器2，張緊輪安裝頭等組成。步進電機帶動電動升降器，升降螺桿伸縮，從而帶動張緊輪（安裝頭）沿著直線軌道付伸縮移動，張緊或松開鋼帶，張緊力由安裝在上面的力傳感器2測出，通過AD模塊傳輸給PLC。可安裝不同規格的張緊輪； 1.1.3鋼帶牽引裝置：由直線軌道付，電動升降器，步進減速電機，力傳感器1，位移傳感器，鋼帶固定頭和牽引頭等組成。步進電機帶動電動升降器，升降螺桿伸縮，從而帶動牽引頭沿著直線軌道付伸縮移動，牽引鋼帶，牽引力由安裝在上面的力傳感器1測出，通過AD模塊傳輸給PLC，移動位移由位移傳感器測出，通過AD模塊傳輸給PLC。 不同種類的曳引輪，直徑不同，從而牽引位置的高度也不同， 牽引頭設計成一個帶腰槽的裝置， 牽引螺桿可在腰槽內上下調節， 到位后螺帽固定，從而適應不同 高度的鋼帶牽引需求。 1.1.4曳引輪包角調節裝置：由UCT軸承，調節輪，調節螺桿手輪等組成。調節輪兩端安裝2個UCT軸承，UCT軸承的卡槽卡在導向槽內，通過調節螺桿調整高度從而調整曳引輪的包角，包角大小由手工測量，調節輪直徑200mm，鋼帶調節輪為平輪，鋼絲繩調節輪為φ15半圓輪； 1.2限速器提拉力測試 1.2.1限速器提拉力測試時，拆除曳引輪包角調節裝置，將限速器安裝板及回轉輪裝上，如圖示； 1.2.2安裝限速器及牽引鋼絲繩，根據需要配置砝碼； 1.2.3啟動試驗，開始牽引測試，測試由系統自動完成，也可手動操作完成。 2.電梯鋼絲繩摩擦力試驗機主要技術參數 序號 | 項 目 | 參 數 | 1 |
|
| 2 | 電源 | AC220V 50Hz | 3 | 牽引電機+張緊電機功率 | 1.5+1.5KW | 4 | 試驗臺位 | 1個 | 5 | 試驗模式 | 手動，自動 | 6 | 最大牽引力 | 10KN | 7 | 最大張緊力 | 10KN | 8 | 包角調節范圍 | 150-180° | 9 | 導向輪 | 鋼帶φ200平輪， 鋼絲繩φ200半圓槽φ15 | 10 | 曳引輪，張緊輪直徑范圍 | φ60-400mm | 11 | 測試種類 | 鋼帶，鋼絲繩 | 12 | 傳感器精度 | 0.1% | 13 | 傳感器量程 | 鋼帶張緊力2.5T，鋼帶牽引力2T | 14 | 外型尺寸 | 4500（長）*800（寬）*1350（高）mm（拆開可分為3節長度：1125/2250/1125mm） | 15 | 曳引輪與張緊輪間中心距 | 3500mm | 16 | 操作臺尺寸 |
| 17 | 重量 |
|
3.電梯鋼絲繩摩擦力試驗機控制系統 4.1控制由控制臺，臺式電腦，液晶顯示器，PLC，模塊，數據線，伺服系統，打印機，按鈕等外圍電路及軟件組成。 4.2 PLC是控制系統的中心，所有指令均通過PLC發出，輸入及反饋信號亦通過PLC處理。 4.3臺式電腦、液晶顯示器是人機交流的界面，作為上位機，由組態軟件完成與PLC等的連接，本系統所有的動作控制，試驗參數設置，試驗數據及曲線記錄顯示均通過它來完成。 4.4測試界面分為繩帶摩擦系數測試和限速器提拉力測試二個界面。 4.5繩帶摩擦系數測試系統 4.5.1點擊左上角【摩擦系數測試】按鈕，進入摩擦系數測試主界面 4.5.1.1參數設置如下 試驗編號：點擊可填入試驗編號； 張緊速度設定：點擊可設定張緊速度，單位為mm/s； 張緊力設定：點擊可設定張緊力大小，單位為N，自動模式下張緊時，達到此設定值，自動停止； 張緊力閾值設定：點擊可設定張緊力閾值，單位為N，當張緊力大于或小于此閾值時，系統會自動調節張緊力到設定值； 牽引速度設定：點擊可設定牽引速度，單位為mm/s； 牽引行程設定：點擊可設定牽引行程，單位為mm，牽引行程到，試驗會自動結束； 4.5.1.2按鈕如下 【手動/自動】 點擊可切換手動或自動模式； 【啟動/停止】 自動狀態下，啟動或停止試驗； 【手動張緊】 點動按鈕，手動狀態下，按住張緊，放開停止； 【張緊松開】 點動按鈕，手動狀態下，按住張緊松開，放開停止； 【手動牽引】 點動按鈕，手動狀態下，按住牽引，放開停止； 【牽引松開】 點動按鈕，手動狀態下，按住牽引松開，放開停止； 【位移零位】 按下按鈕，位移值清零； 【報告生成】 按下按鈕，試驗報告生成； 4.5.1.3數據，曲線顯示 摩擦系數：實時顯示摩擦系數； 牽 引 力：實時顯示牽引力； 張 緊 力：實時顯示張緊力； 位 移：實時顯示牽引位移； 最大摩擦系數：試驗過程中最大的摩擦系數值； 平均摩擦系數：牽引行程最后10mm的摩擦系數平均值； 曲 線：試驗過程中，實時顯示摩擦系數曲線； 4.6限速器提拉力測試系統 4.6.1點擊屏幕左上角【限速器提拉力測試】按鈕，進入提拉力測試主界面 4.6.1.1參數設置如下 試驗編號：點擊可填入試驗編號； 牽引速度設定：點擊可設定牽引速度，單位為mm/s； 牽引行程設定：點擊可設定牽引行程，單位為mm，牽引行程到，試驗會自動結束； 4.6.1.2按鈕如下 【手動/自動】 點擊可切換手動或自動模式； 【啟動/停止】 自動狀態下，啟動或停止試驗； 【手動牽引】 點動按鈕，手動狀態下，按住牽引，放開停止； 【牽引松開】 點動按鈕，手動狀態下，按住牽引松開，放開停止； 【位移零位】 按下按鈕，位移值清零； 【報告生成】 按下按鈕，試驗報告生成； 4.6.1.3數據，曲線顯示 提 拉 力：實時顯示提拉力力值； 最小提拉力：試驗過程中最小的提拉力值； 最大提拉力：試驗過程中最大的提拉力值； 平均提拉力：從最大提拉力開始到試驗結束提拉力的平均值； 位 移：實時顯示牽引位移； 動作點間位移：從位移0點到最大提拉力值的位移； 曲 線：試驗過程中，實時顯示提拉力（紅色）與位移（黑色）曲線； 標簽：電梯鋼絲繩摩擦力試驗機
|
