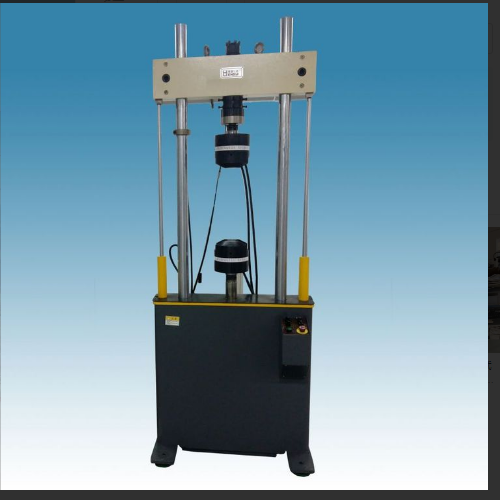

電液伺服復合材料疲勞試驗機25KN電液伺服復合材料疲勞試驗機設備主要技術指標序號 | 項目 | 技術參數 | 1. | zuida試驗力 | 25kN | 2. | 試驗力測量范圍 | 2%-100.*%FS | 3. | 試驗力分辨力 | 滿量程的1/250000（全程不分檔，分辨率不變） | 4. | 試驗力示值精度 | ±0.5%以內 | 5. | 位移測量范圍 | 0-150(±75)mm | 6. | 位移測量分辨力 | 0.001 | 7. | 位移測量示值相對誤差 | ±0.5%以內 | 8. | 試驗波形 | 正弦波、三角波、方波、梯形波等 | 9. | 立柱間距 | 460mm | 10. | 垂直試驗空間 | 800mm | 11. | 試驗頻率 | 0.01-100(頻率越大，幅值越小) | 12. | 泵站流量 | 14L/min | 13. | 泵站壓力 | 21MPa | 14. | 泵站電機功率 | 5.5KW | 15. | 外形尺寸 | 620×628×1612 (主機) (mm) 950×1450×1220 (油源) (mm) | 16. | 總重量 | 約1500kg | 17. | 2.5T電液伺服疲勞試驗機/14L油源頻幅關系表頻率(HZ)0.10.51234510振幅7530157.553.731.5 |
設備主要功能及要求
電液伺服復合材料疲勞試驗機主要用于測試各種金屬材料、復合材料、橡塑材料和部件、成品的靜態和動態力學性能。可實現拉伸、壓縮、彎曲等靜態試驗，還可實現高周疲勞、低周疲勞、裂紋擴展、斷裂力學等試驗。可進行正弦波、三角波、方波、梯形波等各種波形加載。配置高溫爐、高低溫箱和腐蝕箱可實現不同環境下的力學性能測試。廣泛應用于高校、科研院所、航空航天、艦船、核電、汽車等領域的研究和檢測。
設備參照標準： 1. GB/T 2611-2007 《試驗機通用技術要求》 2. JB 9397-2013 《拉壓疲勞試驗機技術條件》 3. JJ/G 556-2011 《軸向加力疲勞試驗機》 4. GB 15248-2008《金屬材料軸向等幅低循環疲勞試驗方法》 5. ASTM E399 《金屬材料線彈性平面應變斷裂韌度KIC標準試驗方法》 更多25KN電液伺服疲勞試驗機微機控制動靜態材料檢測設備資料請聯系我們。
|
